  MPO與MTP光纖連接標準的區別




  隨著數據中心的快速發展，云計算，云存儲等應用逐漸滲透各個行業，網絡通信的帶寬要求也隨之迅猛增加，而高速高容量高帶寬往往需要更大的空間更高的成本，這存在這長期矛盾，MTP/MPO光纖配線標準則成為了目前高密度高帶寬的最佳解決方案。當今市面上存在MTP和MPO兩種光纖連接系統，它們非常相似，在一定程度上能相互兼容，那它們究竟有什么區別。



  MPO (Multi-fiber Pull Off)是日本NTT通信公司設計的第一代彈片卡緊式的多芯光纖連接器，現在是幾家公司生產的一種多芯連接頭的名稱。而MTP，是由美國USConec 公司注冊的品牌，專門指其生產的MPO連接器獨特的類型。

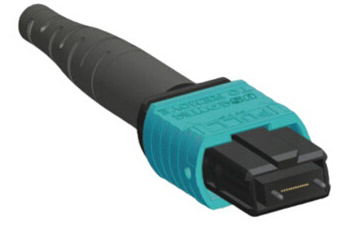

  什么是MPO連接器?

  MPO是“multi-fiber pull off”的英文縮寫。這種連接頭的插芯有超過1根纖芯，通過機械方式卡入到位。

  現在市場上個各家廠商有多種MPO的設計，不同型號的連接產品，其性能和成本有很大的不同。有些產品的特點使其性能更突出，有的MPO連接器可以跟很多不同品牌的產品相匹配，但有的卻不能，這種互配性取決于這些連接器的設計跟標準產品有多接近。MPO連接器的完整定義請參照實行 IEC-61754-7 和 EIA/TIA-604-5 (aka FOCIS 5)。

  什么是MT插芯?

  MT即機械式的對接傳輸，插芯為多芯數(通常是12芯)。連接器的性能由光纖對準精度決定，以及對準精度在連接后是否能持續穩定。最終，這個對準精度是由光纖的偏心率和間距以及導引針和光纖的匹配精準度來決定的。如果在生產過程中能降低導針和成型工藝的偏差，任何一個MPO連接器的性能都能有所提高。

  什么是MTP?光纖連接器?

  MTP連接器是一種具有多重創新設計的高性能的MPO連接器，相對于一般的MPO連接器來說，MTP光纖連接器在光學性能和機械性能上都得到了加強。MTP連接器完全符合所有MPO連接器的專業標準，包括EIA/TIA-604-5 FOCIS 5 和IEC-61754-7。

  MPO型連接器是符合行業標準的互可配對的MTP連接器，這意味用MTP連接器更換MPO連接器來獲得更好的性能是可行的。大部分沿用舊款設計的MPO連接器的性能是相當有限的，無法提供跟MTP光纖連接器一樣的高性能。

  MTP連接器為什么被描述為高性能的MPO連接器?

  通過特殊設計的MTP連接器其性能和可用性較MPO連接頭均有提高。MTP的這種設計特征是獨一無二且受專利保護的。主要特征如下：

  1、MTP光纖連接器的外框套散件可方便移除。

  MT插芯設計可在生產時的返工和重新研磨時能確保性能不受損失。陰陽性在組裝后甚至在現場可靈活的改變，插芯組裝后可過干涉檢測。

  2、MTP光纖連接器浮動的插芯可提高機械對接時的傳輸性能。可允許兩個連接器在外力的影響下使相互匹配的插芯能保持良好的物理接觸。

  3、MTP光纖連接器的橢圓導針(PIN)采用的是不銹鋼材質，橢圓導針能提高對接的精度，并且降低對導孔的磨損，使得MTP光纖連接器更持久地保持高性能傳輸。

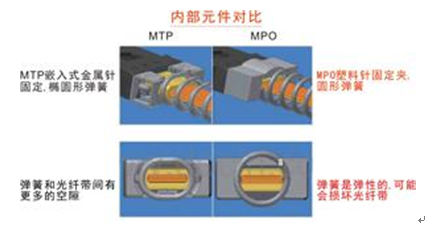

  4、MTP光纖連接器內有一個金屬針夾用以固定推環。具體特征：

  防止導針丟失;

  集中彈簧所產生的壓力;

  防止彈簧在機械伸縮過程中觸碰摩擦光纖導致光纖損壞;

  5、MTP光纖連接器的彈簧設計最大限度的提高12芯和多芯帶狀應用的帶狀間隙從而防止光纖損壞。

  6、MTP光纖連接器有至少四種標準的匹配散件，可適配不同類型的光纜，更具實用性，其中包括：

  松套結構的圓型光纜;

  橢圓外被的帶狀光纜;

  帶狀裸纖;

  超短尾套連接器散件，非常適合應用在狹小的空間里，減少45%的體積。

  MT插芯可采用常規方式來清洗嗎?

  清洗MT插芯上影響光學性能的塵及油的最好方式是使用一種先進的干布清潔組件，如NTT-AT OPTIPOP，清潔方法很簡單因?yàn)橹簧婕暗絾蝹€通道。使用上述清潔組件時污染物會被完全清除，相反使用低質的布料或者棉簽雖然能去除光纖表面的污染物，但是臟污仍會存在插芯的邊緣，且容易使得插芯端面磨損，造成嚴重的數據損耗。

  OPTIPOP系列清潔組件是專為陰陽光纖連接器設計的，還可以應用于單芯陶瓷插芯。OPTIPOP盒式和卡式清潔器使用的是可補充替換的清潔棉布，清潔器可長久使用，比起傳統清潔方式來說，清潔的成本更低。
